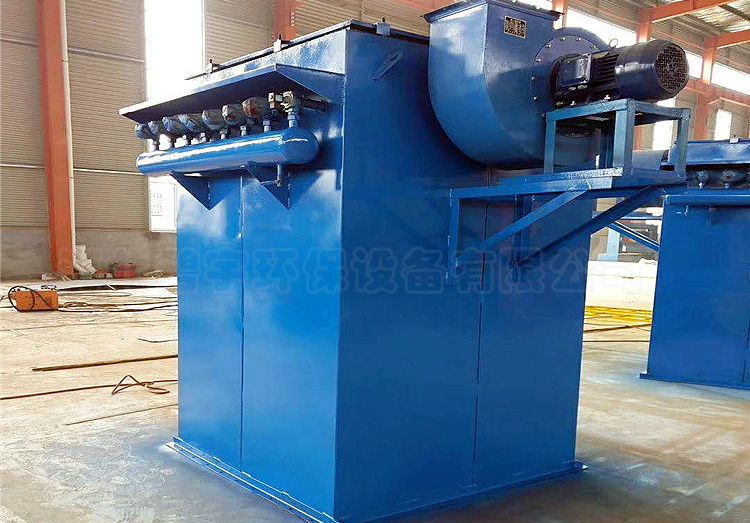

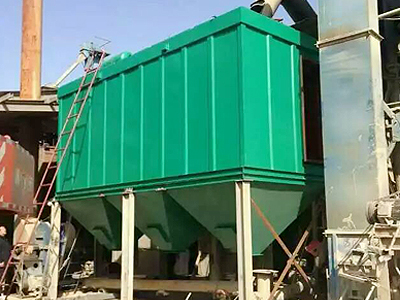

脈沖除塵器（在線清灰）有上箱體、中箱體、灰斗、導流管、支架、濾袋組件與噴吹裝置、卸灰閥等組成。
脈沖除塵器（在線清灰）按雙列布置，每列設3個倉室，以用來縮短除塵器長度，便于布置，每個倉室設1個灰斗。
濾袋規格φ160×6000mm，每臺除塵器有792條，每排12條，共66排，濾袋上端采用了彈簧漲圈，密封性能好，換袋方便快速，每個濾袋設一個碳鋼袋籠。
電磁脈沖閥，規格3＂，每臺除塵器66套，每倉11套。
采用可編程序控制器（PLC）控制儀，12臺離線閥。
為了_鍋爐布袋除塵器效率高和正常運行，每臺除塵器還設有1套濾袋檢漏裝置和緊急噴水系統。

脈沖除塵器（在線清灰）工作原理：
含塵氣體通過導流管進入各單元灰斗，在灰斗導流系統的引導下大顆粒粉塵分離后直接落入灰斗，剩余粉塵隨氣流進入中箱體過濾區，過濾后的干凈的氣體透過濾袋，經上箱體、離線閥、排風管排出。隨著過濾的進行，當除塵器布袋表面積達到_量時，通過清灰控制裝置按設定程序關閉離線閥，啟動電磁脈沖閥噴吹，抖落濾袋上的粉塵顆粒，落入灰斗的粉塵通過卸灰閥排出。
濾袋噴吹每倉室輪流進行工作，每個倉室約5min，6個倉室輪流一次約半小時，噴吹這個倉室，這個倉室一排一排的噴吹，排噴吹后，再噴吹二排，以此類推。
脈沖除塵器設有旁路煙道，當鍋爐啟動時，開啟旁路煙道，以防止點火投油燃燒不好，油粘在濾袋上，遇明火將濾袋燒毀。當鍋爐發生事故排煙溫度_過濾袋允許溫度時，開啟旁路。
脈沖除塵器（在線清灰）的緊急噴吹系統采用工業水，將煙氣降至濾袋允許溫度，每個煙道內設兩組噴水管，設2個噴嘴，二組設4個噴嘴，當煙溫_過設計值時開啟噴嘴，如煙溫降不下來，再開啟二組噴嘴，如仍降不下來將發出報警信號，開啟旁路系統或停爐處理。
